ManualSource: Team Associated

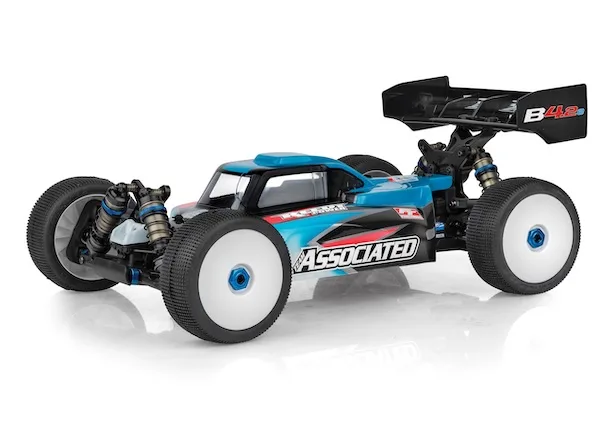

Team Associated RC8 B4.2e Manual

Team Associated RC8 B4.2e ManualOpen Document

Commonly replaced parts

What gets replaced most often — full list below.

Part #Description
81644 (opens in new tab)FWB/RWB Chassis
81636 (opens in new tab)Front Lower Suspension Arm Set (Soft)
81693 (opens in new tab)Rear Suspension Arms (2) (Soft)
81186 (opens in new tab)Shock O-Rings
81700 (opens in new tab)High Downforce Wing (Black), Factory Team
81514 (opens in new tab)Steering Blocks
81469 (opens in new tab)FT Universal Driveshaft, 92mm (2)
91564 (opens in new tab)8x16x5mm Ball Bearing (4)
81697 (opens in new tab)Differential Outdrive O-Ring (6)
81184 (opens in new tab)Emulsion Seal
81468 (opens in new tab)Diff Ring & Pinion Gear Set, 44/13T
81202 (opens in new tab)Shock Piston, Front (6x1.3mm Flat)

See all 106 parts →

RC Setup App icon

Free to start · iOS & Android

Your Team Associated RC8 B4.2e is in the RC Setup App

Save every setup change you make to your Team Associated RC8 B4.2e, get AI tuning answers for that exact car, and log your races — at the track or back in the pits.

Full parts list

Front end

Part #Description
81636 (opens in new tab)Front Lower Suspension Arm Set (Soft)
81637 (opens in new tab)Front Upper Suspension Arm Set (Soft)
81514 (opens in new tab)Steering Blocks
81640 (opens in new tab)Steering Block Arms, +1° (Aluminum)
81070 (opens in new tab)Pillow Ball Nut, Aluminum
81067 (opens in new tab)Pillow Ball, Steel
81072 (opens in new tab)Pillow Ball Shim Set
81056 (opens in new tab)Suspension Arm End Cap, Aluminum
81643 (opens in new tab)Front Bumper
81129 (opens in new tab)Front Anti-Roll Bar Set (2.0/2.1/2.2mm)
81585 (opens in new tab)Anti-Roll Bar Hardware, Front
81690 (opens in new tab)Front Shock Tower, 8° KPI
81576 (opens in new tab)Front Top Plate
81520 (opens in new tab)Arm Mount Insert Set
81566 (opens in new tab)Arm Mount A (Blue)
81567 (opens in new tab)Arm Mount B (Blue)
81647 (opens in new tab)Upper Link Mount, Angled (Aluminum)
81446 (opens in new tab)Suspension Shim Set (Caster Clips)
89317 (opens in new tab)Droop Screw (4)

Rear end

Part #Description
81693 (opens in new tab)Rear Suspension Arms (2) (Soft)
81695 (opens in new tab)Rear Offset Hub Set
81649 (opens in new tab)Rear Hub Tower Set, Carbon Fiber
81076 (opens in new tab)Hub Hinge Pin (2)
81139 (opens in new tab)Rear Anti-Roll Bar Set (2.2/2.3/2.4mm)
81150 (opens in new tab)Anti-Roll Bar Drop Link & Collet Set, Rear
81648 (opens in new tab)Rear Offset Swaybar Pivot Balls (2)
81454 (opens in new tab)Arm Mount, HRC Narrow "C"
81455 (opens in new tab)Arm Mount, HRC Narrow "D"
81692 (opens in new tab)Rear Shock Tower

Transmission & differential

Part #Description
81012 (opens in new tab)17mm Differential Outdrive (2)
91564 (opens in new tab)8x16x5mm Ball Bearing (4)
91565 (opens in new tab)8x16x5mm Flanged Ball Bearing (4)
91561 (opens in new tab)6x12x4mm Ball Bearing (4)
31404 (opens in new tab)6x10x3mm Ball Bearing (2)
81379 (opens in new tab)Differential Case (Front/Rear)
81703B4.2 Center Differential Case
81697 (opens in new tab)Differential Outdrive O-Ring (6)
81468 (opens in new tab)Diff Ring & Pinion Gear Set, 44/13T
81384 (opens in new tab)Differential Gaskets (3)
81681 (opens in new tab)HTC Differential Gear Set, 19mm
81380 (opens in new tab)HTC Differential Gear Set, 20mm
81704 (opens in new tab)Center Differential Crosspin Set (2)
81707 (opens in new tab)Center Diff Spur Gear, 47T (Mod 1)
81705 (opens in new tab)Center Differential Gasket Set
81564 (opens in new tab)Front Dogbone / Outdrive Set
81565 (opens in new tab)Rear Dogbone / Outdrive Set
81687 (opens in new tab)Front Gearbox Set, Adjustable Height
81688 (opens in new tab)Rear Gearbox Set, Adjustable Height
81689 (opens in new tab)Gearbox Height Insert Set
81469 (opens in new tab)FT Universal Driveshaft, 92mm (2)
81646 (opens in new tab)Center Dogbone Set, 96.5mm
81581 (opens in new tab)Center Dogbone Set, 104mm
81645 (opens in new tab)FWB/RWB Chassis Adapter & Dogbone Set

Shocks

Part #Description
81186 (opens in new tab)Shock O-Rings
81185 (opens in new tab)Shock Rebuild Kit
81188 (opens in new tab)Shock Body Seal Retainer (2)
81172 (opens in new tab)Shock Shaft, Front (TiN, 3.5x33.5mm)
81173 (opens in new tab)Shock Shaft, Rear (TiN, 3.5x42.5mm)
81162 (opens in new tab)Shock Body, Front (26.5mm)
81163 (opens in new tab)Shock Body, Rear (36.5mm)
81202 (opens in new tab)Shock Piston, Front (6x1.3mm Flat)
81597 (opens in new tab)Shock Piston, Rear (6x1.4mm Tapered)
81452 (opens in new tab)Shock Caps (2)
81190 (opens in new tab)Shock Boots
81512 (opens in new tab)Spring Cups & Shock Rod Ends
81221 (opens in new tab)Spring Collars, 20mm (Aluminum)
81184 (opens in new tab)Emulsion Seal
91492 (opens in new tab)Shock Cap Bleeder Screw & Gasket Set
81621 (opens in new tab)Anti-Roll Bar Rod & Shock Ends
81453 (opens in new tab)16mm Stiff Shock Bladders (4)
81591 (opens in new tab)Aluminum Shock Bushing Set (14mm/17mm)
81509 (opens in new tab)Shock Pin Set (4)

Steering & linkage

Part #Description
81562 (opens in new tab)Pivot Ball Set (13)
81521 (opens in new tab)Rod Ends Set
89526 (opens in new tab)Turnbuckle, M4x50mm (Steering Servo)
89299 (opens in new tab)Turnbuckle, 5x44mm (Rear Hub)
6260Steering Turnbuckle, 25.4mm
8680 (opens in new tab)5x8x2.5mm Ball Bearing (Servo Saver)
81084 (opens in new tab)Servo Saver Tube
81516 (opens in new tab)Steering Bellcrank Set
81091 (opens in new tab)Steering Post (2)
81518 (opens in new tab)Steering Rack
91048 (opens in new tab)HD Ball Stud Set, 8mm (7)
81556 (opens in new tab)Servo Horn Set w/ Inserts (2)

Electronics

Part #Description
81582 (opens in new tab)Motor Mount Set
81572 (opens in new tab)Receiver Box & ESC Tray Set
81584 (opens in new tab)Hook & Loop Battery Straps
81574 (opens in new tab)Battery Trays

Wing

Part #Description
81700 (opens in new tab)High Downforce Wing (Black), Factory Team
81552 (opens in new tab)Wing Mount
81553Wing Buttons
81558 (opens in new tab)Body Post Grommets (6)

Chassis

Part #Description
81644 (opens in new tab)FWB/RWB Chassis
81631 (opens in new tab)Side Guard Set
81525 (opens in new tab)Chassis Brace Set
81448 (opens in new tab)Center Bulkhead
81578 (opens in new tab)Center Top Plate
81524 (opens in new tab)Body Post Set (Front/Rear)
81079 (opens in new tab)Wheel Hex, +1mm Offset (2)
89096 (opens in new tab)Wheel Hex Pins (4)
81082 (opens in new tab)Wheel Nuts, 17mm (Blue Aluminum)
2208 (opens in new tab)Body Clips (Hood Pins), 6pk
81583Nose Cone
81568 (opens in new tab)Body, "Mu" (Clear)
31385 (opens in new tab)Bulkhead Ball Stud Washer, 1mm
31386 (opens in new tab)Bulkhead Washer, 2mm
