TLR 22X-T Parts List

Commonly replaced parts

The kit parts a 1/10 truck goes through: arms, caster blocks and spindles, hubs, hinge pins, CVAs and axles, diff and slipper parts, shock rebuild parts, turnbuckles and ball studs. Full list below.

Part #Description
TLR-1235 (opens in new tab)Front Arm Set, Stiffezel: 22X-T
TLR-1237 (opens in new tab)Rear Arm Set: 22X-T
TLR-1098 (opens in new tab)Caster Block, Narrow: 22X
TLR-1086 (opens in new tab)Spindle, Narrow: 22X
TLR234121 (opens in new tab)VHA Hub Body, Composite (2): 22X-4
TLR-1160 (opens in new tab)Hinge Pin Set: 22X
TLR-1252 (opens in new tab)CVA Driveshaft Bones, X92mm: 22X-T (2)
TLR-1250 (opens in new tab)Front Axle, Steel: 22X-T
TLR232108 (opens in new tab)Rear CVA Axle (2): 22X-4
TLR-1082 (opens in new tab)Seal & Hardware, Gear Diff: 22X
TLR-1153 (opens in new tab)Outdrive Set, Gear Diff (2): 22X
TLR232129 (opens in new tab)Diff Gear & Cross Pin Set, Metal: 22X-4
TLR232080 (opens in new tab)Slipper Pads, Max Drive, SHDS (2)
TLR232074 (opens in new tab)69T Spur Gear, SHDS, 48P
TLR-1110 (opens in new tab)Shock Shaft, 3mm x 42.7mm, TiNi, G3 (1)
TLR-1129 (opens in new tab)Shock Shaft, 3mm x 48.7mm, TiNi, G3 (1)
TLR233060 (opens in new tab)Seal Set, X-Rings, G3 3mm V2 (4 shocks)
TLR-1135 (opens in new tab)13mm Shock Piston, Blank, 2.5mm (2)
TLR-1253 (opens in new tab)HD Turnbuckle Kit: 22X-T
TLR-1102 (opens in new tab)Rod End Set, 5.8mm: 22X
TLR-1134 (opens in new tab)Ball Stud, 5.8mm x 6mm (4): 22X
TLR-1108 (opens in new tab)Wing Mount Set, Front Bumper: 22X
LOSA6943 (opens in new tab)10X15x4mm Sealed Ball Bearing (2)

Every part Team Losi Racing lists for the TLR 22X-T: the replacement parts that make up the kit and the optional parts TLR offers for it, from the parts list in the TLR 22X-T parts list. Part numbers link to Horizon Hobby where that exact part is sold; anything it does not carry is listed as plain text.

Full parts list

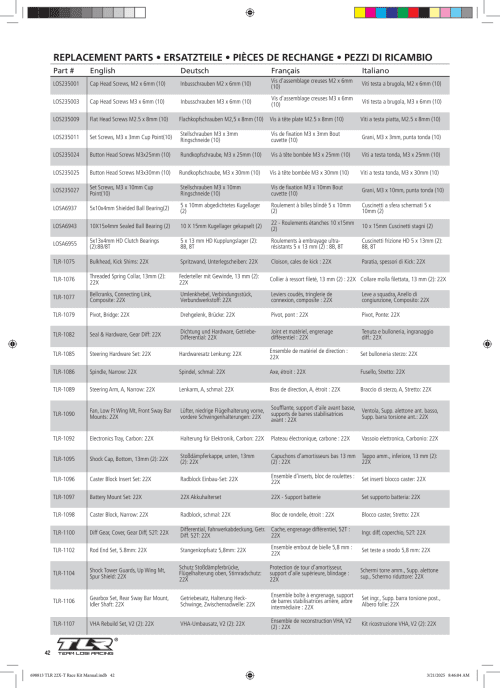

Replacement parts (in the kit) (153)

Part #Description
LOS235001 (opens in new tab)Cap Head Screws, M2 x 6mm (10)
LOS235003 (opens in new tab)Cap Head Screws M3 x 6mm (10)
LOS235009 (opens in new tab)Flat Head Screws M2.5 x 8mm (10)
LOS235011 (opens in new tab)Set Screws, M3 x 3mm Cup Point(10)
LOS235024 (opens in new tab)Button Head Screws M3x25mm (10)
LOS235025 (opens in new tab)Button Head Screws M3x30mm (10)
LOS235027 (opens in new tab)Set Screws, M3 x 10mm Cup Point(10)
LOSA6937 (opens in new tab)5x10x4mm Shielded Ball Bearing(2)
LOSA6943 (opens in new tab)10X15x4mm Sealed Ball Bearing (2)
LOSA6955 (opens in new tab)5x13x4mm HD Clutch Bearings (2):8B/8T
TLR-1075 (opens in new tab)Bulkhead, Kick Shims: 22X
TLR-1076 (opens in new tab)Threaded Spring Collar, 13mm (2): 22X
TLR-1077 (opens in new tab)Bellcranks, Connecting Link, Composite: 22X
TLR-1079 (opens in new tab)Pivot, Bridge: 22X
TLR-1082 (opens in new tab)Seal & Hardware, Gear Diff: 22X
TLR-1085 (opens in new tab)Steering Hardware Set: 22X
TLR-1086 (opens in new tab)Spindle, Narrow: 22X
TLR-1089 (opens in new tab)Steering Arm, A, Narrow: 22X
TLR-1090 (opens in new tab)Fan, Low Ft Wing Mt, Front Sway Bar Mounts: 22X
TLR-1092 (opens in new tab)Electronics Tray, Carbon: 22X
TLR-1095 (opens in new tab)Shock Cap, Bottom, 13mm (2): 22X
TLR-1096 (opens in new tab)Caster Block Insert Set: 22X
TLR-1097 (opens in new tab)Battery Mount Set: 22X
TLR-1098 (opens in new tab)Caster Block, Narrow: 22X
TLR-1100 (opens in new tab)Diff Gear, Cover, Gear Diff, 52T: 22X
TLR-1102 (opens in new tab)Rod End Set, 5.8mm: 22X
TLR-1104 (opens in new tab)Shock Tower Guards, Up Wing Mt, Spur Shield: 22X
TLR-1106 (opens in new tab)Gearbox Set, Rear Sway Bar Mount, Idler Shaft: 22X
TLR-1107 (opens in new tab)VHA Rebuild Set, V2 (2): 22X
TLR-1108 (opens in new tab)Wing Mount Set, Front Bumper: 22X
TLR-1109 (opens in new tab)Diff Gear, 52T: 22X
TLR-1110 (opens in new tab)Shock Shaft, 3mm x 42.7mm, TiNi, G3 (1)
TLR-1111 (opens in new tab)Motor Plate, Aluminum: 22X
TLR-1112 (opens in new tab)Sway Bar Link Set: 22X
TLR-1113 (opens in new tab)Waterfall Brace, Standard: 22X
TLR-1115 (opens in new tab)Caster Block, Wide: 22X
TLR-1117 (opens in new tab)Shock Cap, Composite (2): 22X
TLR-1118 (opens in new tab)Steering Arm, A, Wide: 22X
TLR-1119 (opens in new tab)Spring Cups, Shock Ends, 13mm: 22X
TLR-1120 (opens in new tab)Idler Gear (2): 22X
TLR-1126 (opens in new tab)Spindle, Wide: 22X
TLR-1128 (opens in new tab)Waterfall Brace, Stiffizel: 22X
TLR-1129 (opens in new tab)Shock Shaft, 3mm x 48.7mm, TiNi, G3 (1)
TLR-1131 (opens in new tab)Slipper Spring Set: 22X
TLR-1132 (opens in new tab)Camber Mount, Caster Block, C: 22X
TLR-1134 (opens in new tab)Ball Stud, 5.8mm x 6mm (4): 22X
TLR-1135 (opens in new tab)13mm Shock Piston, Blank, 2.5mm (2)
TLR-1138 (opens in new tab)Camber Block, Rear: 22X
TLR-1139 (opens in new tab)Electronics Tray, Steel: 22X
TLR-1140 (opens in new tab)Layshaft, Aluminum: 22X
TLR-1141 (opens in new tab)13mm Shock Piston, Blank, 2mm (2)
TLR-1143 (opens in new tab)13mm Shock Piston, 2 x 1.8mm, 2mm (2)
TLR-1145 (opens in new tab)13mm Shock Piston, 2 x 2.0mm, 2mm (2)
TLR-1147 (opens in new tab)Slipper Shaft, Steel: 22X
TLR-1148 (opens in new tab)Camber Mount, Caster Block, A: 22X
TLR-1149 (opens in new tab)Shock Bushing, Upper (2): 22X
TLR-1150 (opens in new tab)D Pivot Block, Aluminum: 22X
TLR-1151 (opens in new tab)Ball Stud, 5.8mm x 12mm (4): 22X
TLR-1153 (opens in new tab)Outdrive Set, Gear Diff (2): 22X
TLR-1154 (opens in new tab)Flathead Screw, M2 x 4mm (10)
TLR-1155 (opens in new tab)13mm Shock Piston, 2 x 1.9mm, 2mm (2)
TLR-1157 (opens in new tab)Slipper Plates: 22X
TLR-1160 (opens in new tab)Hinge Pin Set: 22X
TLR-1165 (opens in new tab)C Pivot Block, Aluminum: 22X
TLR-1166 (opens in new tab)13mm Shock Body, 36.5mm, G3, 3mm (1)
TLR-1170 (opens in new tab)13mm Shock Piston, 2 x 1.7mm, 2mm (2)
TLR-1171 (opens in new tab)Shock Seal Bushings, Machined, Split, G3 3mm (4)
TLR-1174 (opens in new tab)13mm Shock Body, 42.0mm, G3, 3mm (1)
TLR-1178 (opens in new tab)Camber Mount, Caster Block, B: 22X
TLR-1179 (opens in new tab)Shock Standoff, Arm (2): 22X
TLR-1180 (opens in new tab)Ball Stud, 5.8mm x 8mm (4): 22X
TLR-1188 (opens in new tab)Rear Springs, Yellow, 2.10lb, 13mm (2)
TLR-1189 (opens in new tab)Rear Springs, Orange, 1.98lb, 13mm (2)
TLR-1190 (opens in new tab)Rear Springs, Green, 2.22lb, 13mm (2)
TLR-1191 (opens in new tab)Rear Springs, Blue, 2.37lb, 13mm (2)
TLR-1193 (opens in new tab)Front Sway Bar Set, Odds: 22X
TLR-1194 (opens in new tab)Front Sway Bar Set, Evens: 22X
TLR-1199 (opens in new tab)Front Springs, Red, 3.56lb, 13mm (2)
TLR-1200 (opens in new tab)Front Springs, Brown, 3.39lb, 13mm (2)
TLR-1202 (opens in new tab)Rear Springs, Red, 1.87lb, 13mm (2)
TLR-1203 (opens in new tab)Front Springs, Purple, 4.75lb, 13mm (2)
TLR-1204 (opens in new tab)Front Springs, Yellow, 3.95lb, 13mm (2)
TLR-1205 (opens in new tab)Front Springs, Orange, 3.75lb, 13mm (2)
TLR-1206 (opens in new tab)Front Springs, Blue, 4.45lb, 13mm (2)
TLR-1207 (opens in new tab)Front Springs, Green, 4.19lb, 13mm (2)
TLR-1208 (opens in new tab)Rear Springs, Purple, 2.54lb, 13mm (2)
TLR-1209 (opens in new tab)Button Head Screw, M3 x 22mm (10)
TLR-1211 (opens in new tab)Rear Sway Bar Set, Odds: 22X
TLR-1212 (opens in new tab)Rear Sway Bar Set, Evens: 22X
TLR-1235 (opens in new tab)Front Arm Set, Stiffezel: 22X-T
TLR-1236 (opens in new tab)Side Guard Set, Stiffezel: 22X-T
TLR-1237 (opens in new tab)Rear Arm Set: 22X-T
TLR-1238 (opens in new tab)Front Arm Set: 22X-T
TLR-1239 (opens in new tab)Side Guard Set, Standard: 22X-T
TLR-1240 (opens in new tab)Side Guard Set, Soft: 22X-T
TLR-1241 (opens in new tab)Chassis, Standard: 22X-T
TLR-1242 (opens in new tab)Rear Tower, Carbon, -2: 22X-T
TLR-1243 (opens in new tab)Body Mount Set: 22X-T
TLR-1244 (opens in new tab)Rear Arm Set, Stiffezel: 22X-T
TLR-1245 (opens in new tab)Rear Tower, Carbon, -4: 22X-T
TLR-1250 (opens in new tab)Front Axle, Steel: 22X-T
TLR-1251 (opens in new tab)Sticker Sheet: 22X-T
TLR-1252 (opens in new tab)CVA Driveshaft Bones, X92mm: 22X-T (2)
TLR-1253 (opens in new tab)HD Turnbuckle Kit: 22X-T
TLR230003 (opens in new tab)Hook and Loop Body Mounting, 10 x 20mm: (8)
TLR232074 (opens in new tab)69T Spur Gear, SHDS, 48P
TLR232075 (opens in new tab)72T Spur Gear, SHDS, 48P
TLR232076 (opens in new tab)75T Spur Gear, SHDS, 48P
TLR232077 (opens in new tab)78T Spur Gear, SHDS, 48P
TLR232078 (opens in new tab)81T Spur Gear, SHDS, 48P
TLR232080 (opens in new tab)Slipper Pads, Max Drive, SHDS (2)
TLR232086 (opens in new tab)Diff Screw, Nut & Spring: 22
TLR232087 (opens in new tab)Tungesten Carbide Thrust Balls & Washers: 22
TLR232108 (opens in new tab)Rear CVA Axle (2): 22X-4
TLR232112 (opens in new tab)Wheel Hex, 12mm x 4.5mm (2)
TLR232129 (opens in new tab)Diff Gear & Cross Pin Set, Metal: 22X-4
TLR233043 (opens in new tab)Shock Hardware, G3 (4)
TLR233060 (opens in new tab)Seal Set, X-Rings, G3 3mm V2 (4 shocks)
TLR234105 (opens in new tab)Front Camber Block Inserts: 22 5.0
TLR234117 (opens in new tab)Spindle Bushing Set, Aluminum (8): 22X-4
TLR234121 (opens in new tab)VHA Hub Body, Composite (2): 22X-4
TLR234132 (opens in new tab)Insert Set, Adjustable Pivot, V2:
TLR235007 (opens in new tab)Flat Head Screws, M2.5 x 10mm (10)
TLR235010 (opens in new tab)Screw, G3 Shock Cup (8)
TLR236006 (opens in new tab)10 x 14mm Shims, 0.1 & 0.2mm (5ea.)
TLR237000 (opens in new tab)5x8x2.5mm Bearings (2)
TLR245012 (opens in new tab)Button Head Screws, M2.5x4mm (10)
TLR245016 (opens in new tab)M3 Flanged Lock Nuts (10)
TLR2951 (opens in new tab)Tungsten Carbide Diff Balls, 3/32 (14) 22/22T
TLR2952 (opens in new tab)Silicone Diff Grease, 8cc: 22
TLR2954 (opens in new tab)Drive Rings (2): 22
TLR2955 (opens in new tab)Outdrive Set: 22
TLR331033 (opens in new tab)Clamping Servo Horn, Aluminum, 25T: 22 5.0
TLR334074 (opens in new tab)VHA Camber Link Mount, Black: 22 5.0
TLR334076 (opens in new tab)VHA Hinge Pin Insert Set: 22 5.0
TLR336000 (opens in new tab)4mm Aluminum Serrated Lock Nuts, Black (6)
TLR336007 (opens in new tab)M3 x 6.5mm Aluminum Washer Set, Black (4ea)
TLR5901 (opens in new tab)Button Head Screws, M3 x 6mm (10)
TLR5902 (opens in new tab)Button Head Screws, M3 x 8mm (10)
TLR5903 (opens in new tab)Button Head Screws, M3 x 10mm (10)
TLR5904 (opens in new tab)Button Head Screws, M3 x 12mm (10)
TLR5909 (opens in new tab)Button Head Screws, M3 x 16mm (10)
TLR5910 (opens in new tab)Button Head Screws, M3 x 14mm (10)
TLR5961 (opens in new tab)Flathead Screws, M3 x 8mm (10)
TLR5962 (opens in new tab)Flathead Screws, M3 x 10mm (10)
TLR5963 (opens in new tab)Flathead Screw, M3 x 12mm (10)
TLR5964 (opens in new tab)Flathead Screw, M3 x 16mm (10)
TLR5965 (opens in new tab)Flathead Screw, M3 x 20mm (10)
TLR6289 (opens in new tab)Set Screw, M3 x 5mm (10)
TLR6313 (opens in new tab)Locknut, M3 x .5 x 5.5mm (10)
TLR6352 (opens in new tab)Washers, M3 (10)
TLR72003 (opens in new tab)Shock Tools, Composite: All 22
TLR77000 (opens in new tab)High-Pressure Black Grease, 8cc

Optional parts (63)

Part #Description
PRO284602 (opens in new tab)Velocity F/R 2.2" 12mm Stadium Truck Wheels (4) Yellow for TLR 22X-T & AE T6.2
PRO358100 (opens in new tab)Axis ST Clear Body for TLR 22T 4.0 & AE T6.2
PRO366800 (opens in new tab)Sector ST Clear Body: TLR 22T 4.0 & AE T6.2
REV1115 (opens in new tab)Revtech X-Factor 5.5T Modified Motor
REV1116 (opens in new tab)Revtech X-Factor 6.0T Modified Motor
REV1117 (opens in new tab)Revtech X-Factor 6.5T Modified Motor
REV1118 (opens in new tab)Revtech X-Factor 7.0T Modified Motor
REV1119 (opens in new tab)Revtech X-Factor 7.5T Modified Motor
SPMXC2010 (opens in new tab)Smart S2200 G2 AC Charger, 2x200W
SPMXC2020 (opens in new tab)Smart S1200 G2 AC Charger; 1x200W
SPMXCA316 (opens in new tab)Adapter: IC3 Battery / 5mm Bullet 2' Smart 2S
TEP0013MX10 Gen 2 200 Amp ESC
TEP3084 (opens in new tab)Aluminum 30x30mm Purple Fan
TLR-1101 (opens in new tab)Battery Mount Set, Carbon: 22X
TLR-1103 (opens in new tab)Motor Plate, Carbon: 22X
TLR-1121 (opens in new tab)Gear Differential Cover, Aluminum: 22X
TLR-1123 (opens in new tab)Slipper Adjustment Tool, 5.5mm: 22X
TLR-1130 (opens in new tab)Ball Stud, 5.8mm x 12mm, Titanium (2): 22X
TLR-1133 (opens in new tab)Pivot, Brass: 22X
TLR-1136 (opens in new tab)Steering Arm Spacer (4): 22X
TLR-1146 (opens in new tab)13mm Kashima Shock Body, 36.5mm, G3, 3mm (1)
TLR-1158 (opens in new tab)C Pivot Block, Brass: 22X
TLR-1159 (opens in new tab)Ball Stud, 5.8mm x 6mm, Titanium (2): 22X
TLR-1161 (opens in new tab)Wheel Hex 12mm x 8.0mm (2)
TLR-1162 (opens in new tab)Slipper Eliminator Plates: 22X
TLR-1167 (opens in new tab)Electronics Tray, Aluminum: 22X
TLR-1168 (opens in new tab)Bellcranks, Connecting Link, Aluminum: 22X
TLR-1169 (opens in new tab)Wheel Hex 12mm x 7.0mm (2)
TLR-1172 (opens in new tab)Ball Stud, 5.8mm x 8mm, Titanium (2): 22X
TLR-1175 (opens in new tab)Slipper Shaft, Titanium: 22X
TLR-1176 (opens in new tab)13mm Kashima Shock Body, 42.0mm, G3, 3mm (1)
TLR-1177 (opens in new tab)Shock Standoff, Arm, Titanium (2): 22X
TLR-1181 (opens in new tab)Pivot, Aluminum: 22X
TLR-1182 (opens in new tab)Brass Pivot Weight: 22X
TLR-1183 (opens in new tab)Idler Gear, Aluminum (1): 22X
TLR-1184 (opens in new tab)Spindle, Wide, 6 Deg Incline, Aluminum: 22X
TLR-1185 (opens in new tab)Spindle, Wide, 4 Deg Incline, Aluminum: 22X
TLR-1186 (opens in new tab)Spindle, Narrow, 6 Deg Incline, Aluminum: 22X
TLR-1187 (opens in new tab)Spindle Bushing Set, Delrin (8): 22X
TLR-1195 (opens in new tab)Spindle, Wide, 8 Deg Incline, Aluminum: 22X
TLR-1196 (opens in new tab)Spindle, Narrow, 4 Deg Incline, Aluminum: 22X
TLR-1197 (opens in new tab)Spindle, Narrow, 2 Deg Incline, Aluminum: 22X
TLR-1198 (opens in new tab)Spindle, Wide, 2 Deg Incline, Aluminum: 22X
TLR-1201 (opens in new tab)Spindle, Narrow, 8 Deg Incline, Aluminum: 22X
TLR-1210 (opens in new tab)Complete Gear Diff: 22X
TLR232111 (opens in new tab)Wheel Hex, 12mm x 4.0mm (2)
TLR232113 (opens in new tab)Wheel Hex, 12mm x 5.0mm (2)
TLR232114 (opens in new tab)Wheel Hex, 12mm x 5.5mm (2)
TLR232115 (opens in new tab)Wheel Hex, 12mm x 6.0mm (2)
TLR2950 (opens in new tab)Hex Differential Wrench, Aluminum: 22
TLR331045 (opens in new tab)Brass Battery Weight Set, 19g, 26g, 37g
TLR332047 (opens in new tab)Direct Drive Spur Gear, 69T, 48P
TLR332048 (opens in new tab)Direct Drive Spur Gear, 72T, 48P
TLR332049 (opens in new tab)Direct Drive Spur Gear, 75T, 48P
TLR99102 (opens in new tab)Turnbuckle Wrench, 22,8B, 8T
TRI-1050 (opens in new tab)Slot Machine 2 13.5 SPEC Class Brushless Motor
TRI-1051 (opens in new tab)Slot Machine 2 13.5 Certified Brushless Motor
TRI-1055 (opens in new tab)Slot Machine 2 17.5 SPEC Class Brushless Motor
TRI-1056 (opens in new tab)Slot Machine 2 17.5 Certified Brushless Motor
TRI-1071 (opens in new tab)4500mah 2S 7.4V 130C Shorty Battery 5mm Bullets
TRI-1072 (opens in new tab)5200mah 2S 7.6V 130C Shorty 5mm Bullet
TRI-1122 (opens in new tab)6400mah 2S 7.6V 130C Shorty 5mm Bullets
TRI-1123 (opens in new tab)4300mah 2S 7.4V 130C Shorty 5mm Bullets

Source document

TLR 22X-T Parts ListOpen Document

22X-T alerts

Email me about new:

RC Setup App icon

Free to start · iOS & Android

RC Setup App

Your TLR 22X-T is in the RC Setup App

Save every setup change you make to your TLR 22X-T, get AI tuning answers for that exact car, and log your races — at the track or back in the pits.

  • Setup Tracking
  • AI Mechanic answers
  • Find & Share Setups
  • Race Log
  • Gear Ratio Calculator
  • Free to use

Learn more about...
